Jak na bezproblémový provoz ponorného čerpadla

19.9.2024

Jak funguje ponorné čerpadlo

Bezpečnostní a ovládací prvky ponorných čerpadel

V tomto článku se podrobně věnujeme prvkům, které jsou klíčové pro bezproblémový provoz ponorných čerpadel. Představíme funkci zpětné klapky, důležitost správné délky kabelu, ochranných systémů proti chodu na sucho a přehřívání, v závěru článku se dozvíte více o tlakových spínačích a presscontrolech. Získejte ucelený přehled, jak tyto prvky fungují a proč jsou tak důležité pro dlouhodobou spolehlivost a výkon vašeho čerpadla.

Zpětná klapka

Zabraňuje návratu čerpané vody zpět do vrtu přes čerpadlo. U většiny čerpadel je klapka již integrována. Pokud tomu tak není, lze ji dokoupit. Nabídka zpětných klapek na trhu je opravdu široká. U čerpadel do vrtu doporučujeme pro lepší ochranu před tlakovými rázy instalovat zpětnou klapku vždy, a to i v případě, že je čerpadlo vybavenou klapkou integrovanou.

Délka kabelu

Je důležité, aby byl přívodní kabel dostatečně dlouhý, což umožňuje flexibilitu při instalaci a usnadňuje případné servisní zásahy. U většiny ponorných čerpadel si lze vybrat vhodný typ a zvolit variantu s odpovídající délkou kabelu. Pro naše zákazníky umíme kabel prodloužit na míru.

Ochrana proti chodu na sucho

Zásadní bezpečnostní prvek, který chrání čerpadlo před poškozením v důsledku provozu bez vody. Zaručí, že pokud dojde ve vrtu/studni k vyčerpání vody, čerpadlo se vypne a nespustí se, dokud se voda znovu nenastřádá. Některá čerpadla mají tuto ochranu přímo integrovanou ve své konstrukci – jsou vybavena senzory, které detekují přítomnost kapaliny, ať už na principu měření tlaku, úrovně kapaliny nebo průtoku.

V případě, že čerpadlo nedisponuje integrovanou ochranou proti chodu na sucho, lze použít různé externí kontrolní systémy (presscontroly, digitální tlakové spínače) a snímače hladiny.

Použití ponorných sond:

Pro monitoring hladiny ve studnách/vrtech se často využívají ponorné sondy od společnosti MAVE, typicky model PSV-2. Tento systém zahrnuje tři sondy, které spolupracují na měření hladiny a odesílají data do snímače hladiny MAVE 2-S2. Snímač následně ovládá stykač nebo přímo elektrické napájení čerpadla. Toto řešení je mezi uživateli oblíbené pro svou spolehlivost a efektivitu, nevýhodou je nutnost instalace ponorných sond přímo do vrtu, což může být technicky náročnější a vyžaduje přesnou instalaci. Toto řešení doporučujeme zvláště u méně vydatných vrtů a studen, kde dochází k častému dočerpání vody na minimální úroveň.

V případě, že nebude čerpací systém vybaven ochranou proti chodu na sucho a dojde k poškození čerpadla, hrozí neuznání případné záruky.

Tepelná ochrana

Systém, který při detekci přehřátí motoru automaticky odpojí čerpadlo od napájení, což chrání motor před trvalým poškozením. Většina moderních čerpadel má tento ochranný prvek integrován ve své konstrukci. U čerpadel, která nejsou vybavena vnitřní tepelnou ochranou, je možné použít externí zařízení připojené mezi čerpadlo a napájecí zdroj. U vřetenové konstrukce je tento prvek velmi důležitý, obvykle se instaluje v rozvaděči a jmenuje se motorový spouštěč.

Podívejte se na video...
Podrobnější videa o výběru čerpadla do vrtu nebo studny

Co je to a jak funguje tlakový spínač u ponorných čerpadel?

Tlakový spínač je jedním z nejběžnějších prvků v řízení čerpacího systému, důležitý pro většinu instalací. Monitoruje tlak v systému a zajišťuje správné fungování tlakové nádoby díky nastavení dvou kritických hodnot: zapínacího a vypínacího tlaku. Zapínací tlak určuje, při jakém poklesu tlaku dojde k aktivaci čerpadla, zatímco vypínací tlak určuje, kdy se čerpadlo vypne. Díky tlakovému spínači se z čerpadla stává plně automatizované zařízení. Instaluje se v kombinaci s tlakovou nádobou.

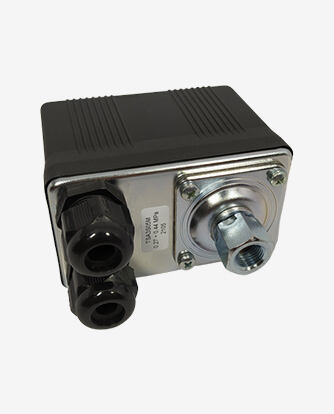

Mechanický tlakový spínač


Mechanický tlakový spínač

Tento typ je nejběžnější, používá se v domácích vodárnách a v instalacích ke studnám a vrtům. Mechanické tlakové spínače nemají ochranu proti chodu na sucho, jejich jedinou funkcí je zapínání a vypínání systému. Jsou dostupné s přednastaveným tlakovým rozmezím, obvykle 2,0 bar – 3,5 bar (0,2 MPa – 0,35 MPa). Podle konstrukce rozlišujeme dva základní typy: se šroubem a s maticí. Mezi nejčastěji používané patří mechanické tlakové spínače značky TSA.


Digitální tlakový spínač

Digitální tlakový spínač

Tento moderní typ tlakového spínače nahrazuje tradiční mechanické spínače a nabízí řadu pokročilých funkcí. Kromě ochrany proti chodu na sucho disponuje také integrovaným displejem, který plní funkci manometru, umožňující snadné sledování tlaku v systému. Digitální tlakový spínač monitoruje tlak v systému a v případě, že dojde k nasátí vzduchu, což způsobí pokles tlaku na velmi nízkou hodnotu, automaticky odstaví čerpadlo. Umožňuje regulaci zapínacího a vypínacího tlaku v rozmezí od 0,01 bar do 10 bar a jeho výhodou je, že lze instalovat kdekoliv v systému. Pro účely čerpacích systému pro vrty a studny doporučujeme kvalitní digitální tlakové spínače značky EVAK.


Presscontrol

Presscontrol

Tento systém funguje na principu detekce průtoku a tlaku. Když zaznamená pokles tlaku, spustí čerpadlo. Pokud je výtlak uzavřen a není žádný průtok, čerpadlo se vypne. Některé modely nabízí také možnost regulace tlaku, podobně jako tlakové spínače, což zvyšuje jejich univerzálnost a efektivitu v různých aplikacích.

Naše doporučení:
Presscontrol PC-59: Základní model s manometrem a nastavitelným tlakem, disponuje ochranou proti chodu na sucho.
Presscontrol Grundfos PM1/2: Velice kvalitní model s ochranou proti chodu na sucho a automatickým restartem.

Příslušenství pro ponorná čerpadla (díl 3.)
Pokračování naší série o výběru a instalaci ponorných čerpadel. Zjistěte více o dalším příslušenství ponorných čerpadel.
